¿Qué es ArqPlano?

ArqPlano es un editor de planos arquitectónicos 2D y 3D que funciona directamente en tu navegador, sin necesidad de instalar nada ni crear una cuenta. Podés diseñar el plano de tu casa, departamento o local, ver el resultado en tres dimensiones en tiempo real y exportar el resultado como imagen para compartirlo con tu arquitecto, contratista o familia.

A diferencia de los software de arquitectura profesionales — que requieren días de aprendizaje, licencias costosas y equipos potentes —, ArqPlano está pensado para que cualquier persona pueda crear un plano funcional y comunicativo en menos de una hora. Si querés visualizar cómo quedaría una reforma, verificar si los muebles caben en una habitación, o simplemente tener una idea clara antes de hablar con un profesional, ArqPlano es la herramienta correcta.

100%
Gratis, sin suscripción
3D
Vista en tiempo real
50+
Elementos de mobiliario
0
Instalaciones requeridas

Funciona en computadoras de escritorio, laptops y tablets. Para una experiencia óptima se recomienda una pantalla de al menos 10 pulgadas. El plano se guarda automáticamente en el navegador — no necesitás crear una cuenta ni conectarte a internet después de cargar la aplicación.

Crear tu Primer Plano: Paso a Paso

Crear un plano completo desde cero puede hacerse en minutos si seguís este orden. La clave es empezar siempre por el perímetro exterior y construir desde afuera hacia adentro.

  1. Abrí ArqPlano en tu navegador

    Ingresá a arqplano.com. La aplicación carga automáticamente y muestra un plano de ejemplo con algunas habitaciones. Podés trabajar sobre ese ejemplo modificándolo, o empezar desde cero usando el botón "Nuevo Plano" en la barra superior. Si es tu primera vez, te recomendamos explorar el plano de ejemplo para familiarizarte con la interfaz antes de borrarlo.

  2. Seleccioná la herramienta de paredes

    En la barra de herramientas de la izquierda, hacé clic en el ícono de lápiz (herramienta de paredes). El cursor cambiará para indicar que estás en modo dibujo. Vas a ver también que en el panel lateral derecho aparecen las opciones de la pared: grosor, altura y color.

  3. Dibujá tu primera pared

    Hacé clic en el canvas para establecer el punto de inicio de la pared. Arrastrá el cursor hacia donde querés que llegue la pared. Mientras arrastrás, la aplicación muestra la medida exacta en metros. Hacé clic nuevamente para fijar el punto final y la pared queda dibujada. El snap de grilla se activa automáticamente: cada movimiento se alinea a 25 cm, garantizando medidas prolijas.

  4. Cerrá el perímetro de la habitación

    Continuá dibujando paredes desde el punto final de la anterior. Cuando te acercás al punto de inicio de la primera pared, la aplicación lo detecta y se produce el snap de cierre automático — el recinto queda cerrado como un polígono. Un recinto cerrado es necesario para que el piso se pinte y para que la vista 3D genere el volumen correctamente.

  5. Agregá paredes interiores

    Una vez cerrado el perímetro exterior, dibujá las paredes que dividen los ambientes interiores. Las paredes interiores se apoyan sobre las exteriores: hacé clic sobre una pared existente para iniciar una nueva pared desde ese punto. El snap detectará automáticamente el punto de contacto.

  6. Ajustá el grosor de las paredes

    Hacé clic sobre cualquier pared para seleccionarla. En el panel lateral derecho aparecerá el control de grosor. El valor por defecto es 15 cm — ideal para paredes interiores. Para paredes exteriores, se recomienda 20 a 25 cm. Para tabiques livianos de baño o plaquería, 10 cm es suficiente. Podés editar el grosor escribiendo el valor directamente en el campo.

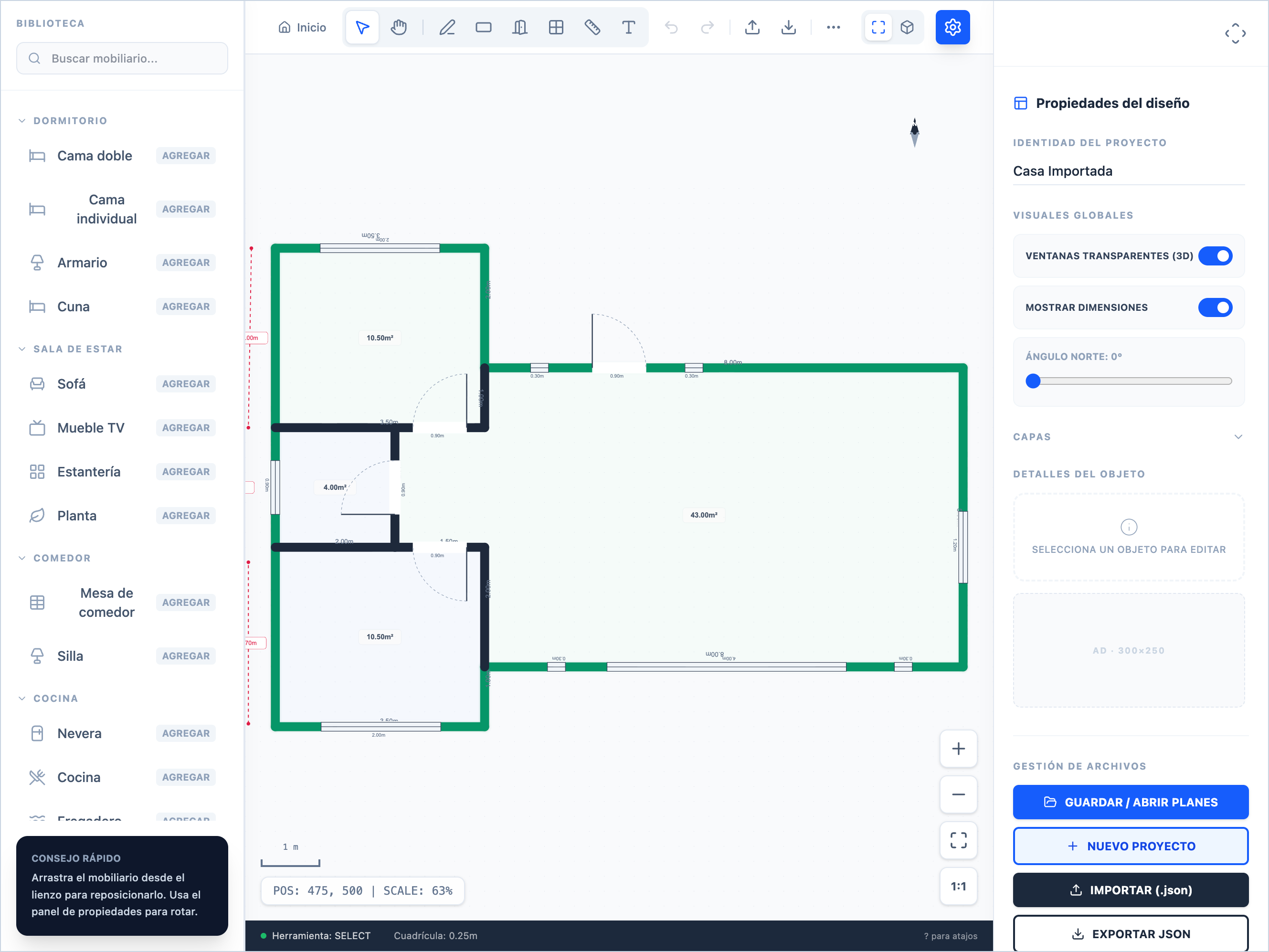

Vista del editor ArqPlano en modo 2D con un plano en construcción

Vista del editor en modo 2D con un plano en construcción. Las cotas se calculan automáticamente en tiempo real.

Las Herramientas del Editor

La barra de herramientas de ArqPlano está diseñada para ser intuitiva. Cada herramienta tiene un propósito específico, y conocerlas bien acelera enormemente el flujo de trabajo.

  • Selección (flecha): La herramienta de uso más frecuente. Hacé clic sobre cualquier elemento para seleccionarlo y ver sus propiedades en el panel derecho. Arrastrá un elemento seleccionado para moverlo. Para seleccionar múltiples elementos a la vez, dibujá un rectángulo de selección arrastrando en el canvas con la herramienta de selección activa.
  • Mano (paneo): Útil cuando el plano es grande y necesitás desplazarte por el canvas sin el riesgo de mover o seleccionar objetos accidentalmente. También podés activar el paneo temporalmente en cualquier momento manteniendo presionada la barra espaciadora.
  • Paredes (lápiz): Dibuja segmentos de pared. Cada clic establece un nuevo punto. Los segmentos se encadenan automáticamente. Presioná Escape para terminar una cadena de paredes sin cerrar el recinto.
  • Puertas y ventanas: Al activar esta herramienta, el cursor muestra el elemento que vas a colocar. Hacé clic sobre cualquier pared existente para insertar la abertura. La posición se puede ajustar después arrastrando a lo largo de la pared.
  • Mobiliario: Abre el panel de la biblioteca de muebles. Hacé clic en cualquier elemento del catálogo para colocarlo en el centro del canvas, luego arrastralo a la posición deseada.
  • Medidas: Activa o desactiva la visualización de las cotas de medición sobre las paredes. Útiles cuando estás preparando una imagen para mostrar a un constructor o arquitecto.
  • Texto: Permite agregar etiquetas de texto libre al plano. Ideal para nombrar los ambientes: "Dormitorio Principal", "Living", "Cocina", etc.
  • Vista 3D: Cambia el canvas del modo 2D planta al modo 3D interactivo. Todos los cambios que hagas en 2D se reflejan instantáneamente cuando volvés a la vista 3D.

Agregar Puertas y Ventanas

Las aberturas (puertas y ventanas) son elementos que se insertan dentro de una pared existente. No podés colocar una puerta en el aire: siempre debe estar sobre una pared. ArqPlano calcula automáticamente la apertura en la pared y en la vista 3D muestra el hueco correspondiente.

  1. Seleccioná la herramienta de Puertas o Ventanas

    En la barra lateral izquierda, hacé clic en el ícono de puerta o ventana. El panel lateral mostrará las opciones disponibles: tipo de puerta (simple, doble, corredera), ancho y sentido de apertura.

  2. Hacé clic sobre la pared donde querés colocar la abertura

    La puerta o ventana se inserta automáticamente en el punto más cercano de la pared al lugar donde hiciste clic. No necesitás ser exacto con el clic — el snap la ajusta a la pared.

  3. Ajustá la posición arrastrando a lo largo de la pared

    Con la abertura seleccionada, podés arrastrarla a lo largo de la pared para posicionarla exactamente donde necesitás. También podés escribir la distancia exacta desde el extremo de la pared en el campo del panel lateral.

  4. Modificá el ancho de la abertura

    Seleccioná la puerta o ventana y cambiá el valor de ancho en el panel lateral. Los cambios se aplican en tiempo real tanto en 2D como en 3D.

  5. Cambiá el sentido de apertura (puertas)

    Para las puertas, podés invertir el sentido de apertura (hacia adentro/afuera, izquierda/derecha) desde el panel lateral. El arco de apertura se actualiza instantáneamente en el plano 2D, lo que te permite verificar que la puerta no colisiona con muebles o paredes.

  6. Verificá en vista 3D

    Pasá a la vista 3D para confirmar que las aberturas tienen el tamaño correcto y que generan los huecos esperados en los muros. Las ventanas muestran el alféizar y el dintel en la vista 3D.

Medidas estándar recomendadas

Para puertas exteriores de ingreso, usá un ancho de 90 cm (es el estándar que permite el acceso con muebles). Para dormitorios y baños, 80 cm es suficiente. Cocina y living conviene mantenerlos en 90 cm para mayor comodidad de circulación. Las ventanas habitacionales standard van de 100 a 150 cm de ancho y 100 a 120 cm de alto.

La Biblioteca de Mobiliario

ArqPlano incluye más de 50 elementos de mobiliario organizados por categoría. El mobiliario no es solo decorativo: te permite verificar si las dimensiones de los ambientes son funcionales, si los muebles caben sin obstruir circulaciones, y si los artefactos sanitarios tienen el espacio libre reglamentario.

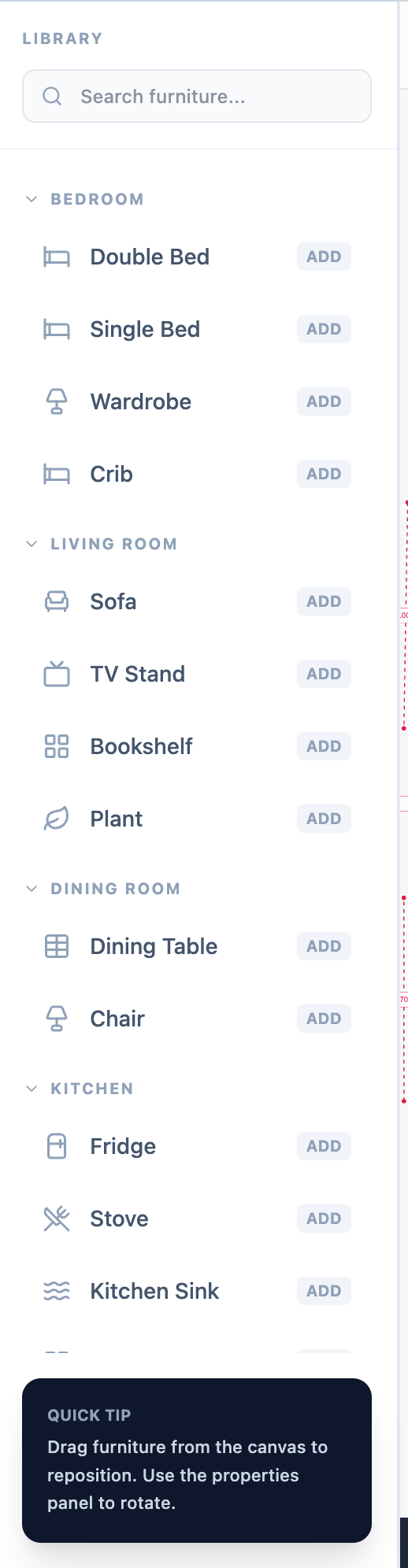

Biblioteca de mobiliario de ArqPlano con elementos para todos los ambientes

La biblioteca de mobiliario incluye elementos para todos los ambientes: living, dormitorio, cocina, baño, comedor y exteriores.

Las categorías disponibles son:

  • Sala de estar: sofás, sillones, mesa de centro, rack de TV, alfombras.
  • Dormitorio: camas simples y dobles, placard, mesa de luz, escritorio.
  • Cocina: módulos de cocina en L y U, heladera, horno, lavarropa.
  • Baño: inodoro, bidet, ducha, bañera, vanitory, toallero.
  • Comedor: mesas de 4, 6 y 8 personas con sillas.
  • Oficina: escritorios, silla de oficina, estante.
  • Exterior: mesa de jardín, reposera, parrilla.

Para colocar un mueble: hacé clic en el ícono de mobiliario de la barra lateral → se abre el panel de catálogo → hacé clic en el elemento deseado → aparece en el centro del canvas. Luego arrastralo a la posición definitiva. Para rotar un mueble, seleccionalo y usá el control de rotación que aparece sobre él o ingresá el ángulo en el panel lateral. Para redimensionar, arrastrá los tiradores de las esquinas. Para duplicar un mueble, seleccionalo y presioná Ctrl+D — útil para habitaciones con muebles simétricos.

La Vista 3D en Tiempo Real

Una de las características más valoradas de ArqPlano es la vista 3D instantánea. Con un solo clic podés ver cómo queda tu plano convertido en un volumen tridimensional — con paredes, huecos de puertas y ventanas, mobiliario y pisos.

Para activar la vista 3D hacé clic en el botón "3D" de la barra de herramientas. La transición es inmediata. Dentro de la vista 3D podés:

  • Rotar la vista: Hacé clic y arrastrá en cualquier dirección para orbitar alrededor del modelo.
  • Hacer zoom: Usá la rueda del mouse para acercarte o alejarte.
  • Desplazarte (paneo): Arrastrá con el botón derecho del mouse o con dos dedos en trackpad.

La vista 3D muestra en tiempo real: paredes con su grosor real, huecos de puertas y ventanas correctamente recortados en los muros, mobiliario con sus dimensiones a escala, y el piso de cada ambiente. La altura de las paredes por defecto es 250 cm (2,5 metros, el estándar residencial), pero podés modificarla pared por pared desde el panel lateral en vista 2D.

Consejo de uso

Usá la vista 3D específicamente para verificar que ningún mueble bloquea el arco de apertura de las puertas al abrirse, y que los espacios de circulación sean cómodos. Como referencia: 90 cm es el mínimo para circulaciones principales (pasillo entre comedor y cocina, acceso a dormitorio), y 60 cm es el mínimo aceptable para circulaciones secundarias.

Guardar y Exportar tu Plano

ArqPlano guarda automáticamente el estado del plano en el almacenamiento local de tu navegador (localStorage) a medida que trabajás. No necesitás acordarte de guardar manualmente — si cerrás accidentalmente la pestaña y volvés a abrir arqplano.com, tu plano va a seguir ahí.

Guardado manual con nombre: Usá el botón Guardar de la barra superior para guardar el plano con un nombre personalizado. Podés tener múltiples planos guardados (por ejemplo, "Planta baja", "Primer piso", "Alternativa con estudio") y alternar entre ellos.

Exportar como imagen PNG: Hacé clic en el botón de descarga/exportar de la barra superior. Descarga una imagen de alta resolución del plano 2D con las cotas visibles — ideal para imprimir, enviar por WhatsApp o adjuntar a un correo al arquitecto.

Cargar planos guardados: Hacé clic en el ícono de carpeta en la barra superior → se abre la lista de planos guardados → seleccioná el que querés cargar.

Importante sobre el guardado

El guardado de ArqPlano es local en tu navegador. Si limpiás el caché del navegador, usás un navegador diferente o accedés desde otro dispositivo, no vas a encontrar tus planos guardados. Para no perder tu trabajo, exportá como PNG después de cada sesión de diseño, y si necesitás una copia de seguridad completa del archivo del proyecto, usá la opción de exportar JSON desde el menú de guardado.

Atajos de Teclado

Los atajos de teclado aceleran enormemente el trabajo en cualquier editor. ArqPlano soporta los atajos estándar de productividad más los específicos del editor:

Atajo Acción
Ctrl + Z Deshacer la última acción
Ctrl + Y / Ctrl + Shift + Z Rehacer
Delete / Backspace Eliminar el elemento seleccionado
Escape Cancelar la herramienta activa / deseleccionar
Espacio + arrastrar Paneo temporal del canvas (sin cambiar de herramienta)
Rueda del mouse Zoom in / zoom out centrado en el cursor
Ctrl + A Seleccionar todos los elementos del plano
Ctrl + D Duplicar el elemento seleccionado

Consejos Pro para Mejores Planos

Estos consejos son los que separan un plano "funcional" de un plano verdaderamente útil para tomar decisiones de diseño y compartir con profesionales.

  • Empezá siempre por el perímetro exterior antes de las paredes interiores. Si el contorno de la planta no está bien definido, todas las paredes internas quedarán mal posicionadas. El perímetro es la estructura que da sentido a todo lo demás.
  • Aprovechá la grilla de 25 cm. Cada cuadradito de la grilla equivale a 25 cm. Una habitación de 3 metros son 12 cuadrados. Trabajar con la grilla activada garantiza que todas las medidas sean múltiplos de 25 cm, lo que facilita la comunicación con constructores y hace los presupuestos más precisos.
  • Planificá la circulación antes de colocar muebles. El layout de muebles debe dejar siempre un pasillo libre de al menos 90 cm en las circulaciones principales (el recorrido que hacés varias veces por día) y 60 cm en las secundarias. Verificá esto con la vista 3D antes de dar el diseño por aprobado.
  • Dibujá los baños con todos los artefactos. El baño es el ambiente donde más fácil es cometer errores de dimensionamiento. Coloca el inodoro, el bidet, la ducha o bañera y el vanitory en el plano, y verificá que cada artefacto tenga el espacio libre reglamentario: 50 cm frontales al inodoro y bidet, 60 cm mínimos para la ducha, 70 cm entre artefactos.
  • Usá la función de duplicado para ambientes simétricos. Si tu planta tiene dos dormitorios de igual tamaño, diseñá uno completo con sus muebles, seleccioná todo (Ctrl+A en ese recinto) y duplicalo (Ctrl+D). Luego solo ajustá la posición.
  • Verificá cada puerta en vista 3D antes de dar el layout por definitivo. Muchas veces una puerta que "entra" en el plano 2D no puede abrirse completamente porque hay un mueble en el radio de apertura. La vista 3D lo detecta instantáneamente.
  • Las cotas automáticas son tus aliadas para el presupuesto. Con las cotas visibles, exportá el PNG del plano. Ese archivo tiene toda la información dimensional que un contratista necesita para dar una primera estimación de costos de materiales y mano de obra.
  • Guardá versiones alternativas. Si estás dudando entre dos distribuciones de cocina, guardá cada una con un nombre diferente ("Cocina opción A" y "Cocina opción B") y comparalas en 3D. ArqPlano guarda múltiples planos sin límite.

¿Para Qué Sirve ArqPlano?

ArqPlano se adapta a situaciones muy distintas. Estos son los casos de uso más frecuentes entre sus usuarios:

  • Propietarios planificando una reforma: Antes de demoler una pared o mover una cocina, visualizá el resultado en 3D. Probar distribuciones en ArqPlano no cuesta nada; probarlas en la obra real cuesta mucho. Tener el plano claro antes de hablar con el arquitecto o el constructor también ahorra horas de reuniones y reduce los malentendidos.
  • Familias organizando una mudanza: ¿Entra el sillón en el living nuevo? ¿La cama doble cabe en el dormitorio principal? Medí el espacio, cargalo en ArqPlano, colocá los muebles a escala real y tenés la respuesta en minutos — antes de contratar el camión de mudanza.
  • Personas construyendo su primera casa: Diseñar el plano antes de contratar a un arquitecto te permite llegar a la primera reunión con una idea clara, ahorrarte idas y vueltas de bocetos, y comunicar exactamente qué querés. Muchos arquitectos valoran que el cliente tenga una idea inicial definida.
  • Constructores comunicando propuestas a clientes: Mostrarle a un cliente cómo va a quedar su casa con una vista 3D interactiva es mucho más efectivo que una planta técnica. ArqPlano permite crear esas visualizaciones rápidamente sin software especializado.
  • Estudiantes de arquitectura y diseño de interiores: Para practicar distribuciones, explorar proporciones de espacios y comunicar ideas de manera rápida sin necesitar licencias de software costoso.
  • Inmobiliarias y desarrolladores: Para crear layouts referenciales de propiedades, mostrar opciones de distribución a potenciales compradores o generar materiales gráficos simples sin contratar renderistas.

¡Empezá a Diseñar Ahora!

Ya tenés todo lo que necesitás para crear tu primer plano arquitectónico con ArqPlano. La mejor forma de aprender es haciendo: abrí el editor, dibujá el perímetro de una habitación, colocá una puerta y mirá el resultado en 3D. Ese primer resultado en menos de 5 minutos te va a dar la confianza para ir más lejos.

ArqPlano es y siempre va a ser gratuito para su uso básico. No hay registro, no hay tarjeta de crédito, no hay límite de planos guardados. Solo abrís el navegador y empezás a diseñar.

Abrir ArqPlano gratis →
¿Tenés dudas?

Si encontrás algún problema o tenés sugerencias para mejorar ArqPlano, escribinos desde la página de Contacto. Tu feedback ayuda a mejorar la herramienta para todos los usuarios.

What is ArqPlano?

ArqPlano is a 2D and 3D architectural floor plan editor that runs directly in your browser — no installation required, no account needed. You can design the floor plan of your home, apartment, or commercial space, view the result in three dimensions in real time, and export it as an image to share with your architect, contractor, or family.

Unlike professional architecture software — which requires days of learning, expensive licenses, and powerful hardware — ArqPlano is designed so that anyone can create a functional, communicative floor plan in under an hour. Whether you want to visualize how a renovation would look, check whether furniture fits in a room, or simply have a clear idea before meeting with a professional, ArqPlano is the right tool.

100%
Free, no subscription
3D
Real-time 3D view
50+
Furniture elements
0
Installations required

It works on desktop computers, laptops, and tablets. For the best experience, a screen of at least 10 inches is recommended. Your floor plan is saved automatically in the browser — you don't need to create an account or stay connected to the internet after the app loads.

Creating Your First Floor Plan: Step by Step

Creating a complete floor plan from scratch can be done in minutes if you follow this order. The key is to always start with the exterior perimeter and build from the outside in.

  1. Open ArqPlano in your browser

    Go to arqplano.com. The application loads automatically and displays a sample floor plan with some rooms. You can work on that example by modifying it, or start from scratch using the "New Plan" button in the top toolbar. If this is your first time, we recommend exploring the sample plan to get familiar with the interface before clearing it.

  2. Select the wall tool

    In the left toolbar, click the pencil icon (wall tool). The cursor will change to indicate you are in drawing mode. You will also notice that the right side panel displays the wall options: thickness, height, and color.

  3. Draw your first wall

    Click on the canvas to set the starting point of the wall. Drag the cursor to where you want the wall to end. As you drag, the application displays the exact measurement in meters. Click again to set the endpoint and the wall is drawn. The grid snap activates automatically: every movement aligns to 25 cm, ensuring clean measurements.

  4. Close the room perimeter

    Continue drawing walls from the endpoint of the previous one. When you approach the starting point of the first wall, the application detects it and auto-closes the enclosure — the room becomes a closed polygon. A closed enclosure is required for the floor to be rendered and for the 3D view to generate the volume correctly.

  5. Add interior walls

    Once the exterior perimeter is closed, draw the walls that divide the interior spaces. Interior walls rest against the exterior ones: click on an existing wall to start a new wall from that point. The snap will automatically detect the contact point.

  6. Adjust wall thickness

    Click on any wall to select it. The thickness control will appear in the right side panel. The default value is 15 cm — ideal for interior walls. For exterior walls, 20 to 25 cm is recommended. For lightweight bathroom partitions or drywall, 10 cm is sufficient. You can edit the thickness by typing the value directly into the field.

ArqPlano editor in 2D mode with a floor plan under construction

The editor in 2D mode with a floor plan under construction. Dimensions are calculated automatically in real time.

Editor Tools

ArqPlano's toolbar is designed to be intuitive. Each tool has a specific purpose, and knowing them well greatly speeds up your workflow.

  • Selection (arrow): The most frequently used tool. Click on any element to select it and view its properties in the right panel. Drag a selected element to move it. To select multiple elements at once, draw a selection rectangle by dragging on the canvas while the selection tool is active.
  • Hand (pan): Useful when the floor plan is large and you need to move around the canvas without accidentally moving or selecting objects. You can also temporarily activate panning at any time by holding down the spacebar.
  • Walls (pencil): Draws wall segments. Each click sets a new point. Segments are chained automatically. Press Escape to end a wall chain without closing the enclosure.
  • Doors and windows: When this tool is active, the cursor shows the element you are about to place. Click on any existing wall to insert the opening. The position can be adjusted afterward by dragging along the wall.
  • Furniture: Opens the furniture library panel. Click on any item in the catalog to place it at the center of the canvas, then drag it to the desired position.
  • Dimensions: Toggles the display of dimension annotations on the walls. Useful when preparing an image to share with a builder or architect.
  • Text: Allows you to add free-text labels to the floor plan. Ideal for naming spaces: "Master Bedroom", "Living Room", "Kitchen", etc.
  • 3D View: Switches the canvas from 2D floor plan mode to interactive 3D mode. All changes made in 2D are reflected instantly when you return to the 3D view.

Adding Doors and Windows

Openings (doors and windows) are elements inserted within an existing wall. You cannot place a door in empty space — it must always be on a wall. ArqPlano automatically calculates the opening in the wall and displays the corresponding gap in the 3D view.

  1. Select the Door or Window tool

    In the left sidebar, click the door or window icon. The side panel will display the available options: door type (single, double, sliding), width, and swing direction.

  2. Click on the wall where you want to place the opening

    The door or window is automatically inserted at the point on the wall closest to where you clicked. You don't need to be precise — the snap adjusts it to the wall.

  3. Adjust the position by dragging along the wall

    With the opening selected, you can drag it along the wall to position it exactly where you need it. You can also type the exact distance from the wall's endpoint in the side panel field.

  4. Modify the opening width

    Select the door or window and change the width value in the side panel. Changes are applied in real time in both 2D and 3D.

  5. Change the swing direction (doors)

    For doors, you can reverse the swing direction (inward/outward, left/right) from the side panel. The swing arc updates instantly in the 2D floor plan, allowing you to verify that the door does not collide with furniture or walls.

  6. Verify in 3D view

    Switch to the 3D view to confirm that the openings are the correct size and that they generate the expected gaps in the walls. Windows display the sill and lintel in the 3D view.

Recommended standard dimensions

For exterior entry doors, use a width of 90 cm (this is the standard that allows furniture to pass through). For bedrooms and bathrooms, 80 cm is sufficient. Kitchen and living room openings are best kept at 90 cm for comfortable circulation. Standard residential windows range from 100 to 150 cm wide and 100 to 120 cm tall.

The Furniture Library

ArqPlano includes more than 50 furniture elements organized by category. Furniture is not just decorative: it lets you verify whether room dimensions are functional, whether furniture fits without blocking circulation paths, and whether bathroom fixtures have the required clearance space.

ArqPlano furniture library with elements for all rooms

The furniture library includes elements for every room: living room, bedroom, kitchen, bathroom, dining room, and outdoor spaces.

Available categories:

  • Living room: sofas, armchairs, coffee table, TV stand, rugs.
  • Bedroom: single and double beds, wardrobe, nightstand, desk.
  • Kitchen: L-shaped and U-shaped kitchen modules, refrigerator, oven, washing machine.
  • Bathroom: toilet, bidet, shower, bathtub, vanity unit, towel rail.
  • Dining room: tables for 4, 6, and 8 people with chairs.
  • Office: desks, office chair, shelf.
  • Outdoor: garden table, lounge chair, barbecue grill.

To place a piece of furniture: click the furniture icon in the sidebar → the catalog panel opens → click on the desired element → it appears at the center of the canvas. Then drag it to its final position. To rotate a furniture item, select it and use the rotation handle that appears above it or enter the angle in the side panel. To resize, drag the corner handles. To duplicate a furniture item, select it and press Ctrl+D — useful for rooms with symmetrical furniture arrangements.

Real-Time 3D View

One of ArqPlano's most appreciated features is the instant 3D view. With a single click you can see your floor plan converted into a three-dimensional volume — with walls, door and window openings, furniture, and floors.

To activate the 3D view, click the "3D" button in the toolbar. The transition is immediate. Inside the 3D view you can:

  • Rotate the view: Click and drag in any direction to orbit around the model.
  • Zoom: Use the mouse wheel to zoom in or out.
  • Pan: Drag with the right mouse button or with two fingers on a trackpad.

The 3D view shows in real time: walls with their actual thickness, door and window openings correctly cut into the walls, furniture with its scaled dimensions, and the floor of each space. The default wall height is 250 cm (2.5 meters, the residential standard), but you can modify it wall by wall from the side panel in 2D view.

Usage tip

Use the 3D view specifically to verify that no furniture blocks the swing arc of doors when they open, and that circulation spaces are comfortable. As a reference: 90 cm is the minimum for main circulation paths (the path between dining area and kitchen, bedroom access), and 60 cm is the acceptable minimum for secondary circulation paths.

Saving and Exporting Your Floor Plan

ArqPlano automatically saves the state of your floor plan in your browser's local storage (localStorage) as you work. You don't need to remember to save manually — if you accidentally close the tab and reopen arqplano.com, your floor plan will still be there.

Manual save with a name: Use the Save button in the top toolbar to save the floor plan with a custom name. You can have multiple saved plans (for example, "Ground Floor", "First Floor", "Alternative with Study") and switch between them.

Export as PNG image: Click the download/export button in the top toolbar. It downloads a high-resolution image of the 2D floor plan with visible dimensions — ideal for printing, sending via messaging apps, or attaching to an email to your architect.

Load saved plans: Click the folder icon in the top toolbar → the list of saved plans opens → select the one you want to load.

Important note about saving

ArqPlano's saving is local to your browser. If you clear your browser cache, use a different browser, or access from another device, your saved plans will not be there. To avoid losing your work, export as PNG after each design session, and if you need a full backup of the project file, use the JSON export option from the save menu.

Keyboard Shortcuts

Keyboard shortcuts greatly speed up work in any editor. ArqPlano supports the standard productivity shortcuts plus editor-specific ones:

Shortcut Action
Ctrl + Z Undo the last action
Ctrl + Y / Ctrl + Shift + Z Redo
Delete / Backspace Delete the selected element
Escape Cancel the active tool / deselect
Space + drag Temporary canvas pan (without changing tools)
Mouse wheel Zoom in / zoom out centered on the cursor
Ctrl + A Select all elements in the floor plan
Ctrl + D Duplicate the selected element

Pro Tips for Better Floor Plans

These tips are what separate a "functional" floor plan from one that is truly useful for making design decisions and sharing with professionals.

  • Always start with the exterior perimeter before interior walls. If the outline of the floor plan is not well defined, all interior walls will be mispositioned. The perimeter is the structure that gives meaning to everything else.
  • Make the most of the 25 cm grid. Each grid square equals 25 cm. A 3-meter room is 12 squares. Working with the grid active ensures all measurements are multiples of 25 cm, which makes communication with builders easier and cost estimates more accurate.
  • Plan circulation paths before placing furniture. The furniture layout must always leave a clear path of at least 90 cm for main circulation routes (the routes you travel several times per day) and 60 cm for secondary ones. Verify this with the 3D view before finalizing the design.
  • Draw bathrooms with all fixtures included. The bathroom is the room where dimensioning errors are easiest to make. Place the toilet, bidet, shower or bathtub, and vanity in the floor plan, and verify that each fixture has the required clearance: 50 cm in front of the toilet and bidet, a minimum of 60 cm for the shower, and 70 cm between fixtures.
  • Use the duplicate function for symmetrical rooms. If your floor plan has two identically sized bedrooms, design one completely with its furniture, select everything (Ctrl+A in that enclosure) and duplicate it (Ctrl+D). Then simply adjust the position.
  • Verify every door in 3D view before finalizing the layout. Often a door that "fits" in the 2D plan cannot fully open because there is a piece of furniture within its swing radius. The 3D view detects this instantly.
  • Automatic dimensions are your allies for budgeting. With dimensions visible, export the PNG of the floor plan. That file contains all the dimensional information a contractor needs to provide an initial estimate of material and labor costs.
  • Save alternative versions. If you are deciding between two kitchen layouts, save each one with a different name ("Kitchen Option A" and "Kitchen Option B") and compare them in 3D. ArqPlano saves unlimited floor plans.

What is ArqPlano Used For?

ArqPlano adapts to many different situations. These are the most common use cases among its users:

  • Homeowners planning a renovation: Before knocking down a wall or moving a kitchen, visualize the result in 3D. Testing layouts in ArqPlano costs nothing; testing them in the actual construction costs a lot. Having a clear floor plan before talking with an architect or builder also saves hours of meetings and reduces misunderstandings.
  • Families organizing a move: Will the sofa fit in the new living room? Does the double bed fit in the master bedroom? Measure the space, load it into ArqPlano, place the furniture at true scale, and you have the answer in minutes — before hiring the moving truck.
  • People building their first home: Designing the floor plan before hiring an architect lets you arrive at the first meeting with a clear idea, avoid multiple rounds of rough sketches, and communicate exactly what you want. Many architects appreciate when clients come in with a defined initial concept.
  • Builders communicating proposals to clients: Showing a client what their house will look like with an interactive 3D view is far more effective than a technical floor plan. ArqPlano allows you to create those visualizations quickly without specialized software.
  • Architecture and interior design students: For practicing layouts, exploring spatial proportions, and communicating ideas quickly without needing expensive software licenses.
  • Real estate agencies and developers: For creating reference layouts for properties, showing layout options to potential buyers, or generating simple graphic materials without hiring renderers.

Start Designing Now!

You now have everything you need to create your first architectural floor plan with ArqPlano. The best way to learn is by doing: open the editor, draw the perimeter of a room, place a door, and look at the result in 3D. That first result in under 5 minutes will give you the confidence to go further.

ArqPlano is and always will be free for basic use. No registration, no credit card, no limit on saved plans. Just open your browser and start designing.

Open ArqPlano for free →
Have questions?

If you encounter any issues or have suggestions to improve ArqPlano, contact us from the Contact page. Your feedback helps improve the tool for all users.
